潔凈凈化車間的組合式變風量空調系統

如果將較為獨立的定風量空調系統或變風量空調系統與部分有較強功能的裝置或者末端設備進行組合，就構成為所謂的組合式空調系統，如果將變風量空調系統與其他有較強功能的裝置或末端設備進行組合，就構成組合式變風量空調系統:如果將常規的全空氣系統和另一個全部用來輸送新風的系統進行組合，就構成一個組合式空調系統;而將一個并聯風機動力型變風量系統與風機盤管進行組合，就構成一種組合式變風量空調系統。

如果將單風道型變風量系統與其他空調裝置進行組合，就構成組合式單風道型變風量系統;如果將單風道型變風量系統與風機盤管組合,將單風道型變風量系統與部分散熱器組合,就構成組合式單風道型變風量空調系統。

在有分區的空調區域，使用組合式單風道型變風量空調系統可以取得較好的節能效果和較好的供冷或供熱效能。

變風量系統的一個顯著優勢就是非常適合負荷變動頻繁且變化幅度較大的應用環境，在分區的環境中，變頻空調機組以適當?shù)乃惋L(fēng)溫度向內、外區全年送冷風，末端裝置根據負荷要求調節送風量。

組合式單風道型變風量空調系統可以實現這樣的功能:把外區寒冷季節供熱設備的供熱與送冷風的變風量系統彼此配合工作。區域中存在“過冷冉熱”現象，組合式單風道型系統可以根據負荷特性劃分系統，以不同的送風溫度來滿足個同區域的負荷需要，盡可能避免“過冷再熱”現象出現。

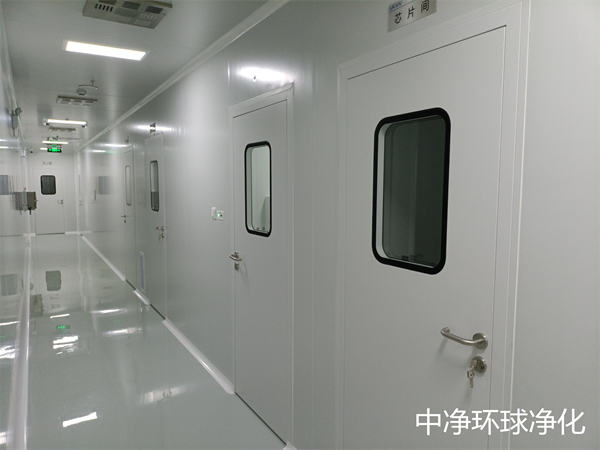

一、潔凈凈化車間的風機盤管機組加單風道型變風量系統

1.基本構成

在有分區的空調區域中，外區和內區都設置有單風道型變風量末端送風口，即設置了單風道型變風量末端裝置，在外區再附加設置風機盤管，就組成了風機盤管機組加單風道型變風量系統。

2.內、外區中的幾種末端功能

（1）外區中的風機盤管。外區中的風機盤管安放位置可以是靠窗邊的位置，夏季風機盤管制冷，用來供給主要由外圍護結構引入的冷負荷;冬季風機盤管制熱供送熱風，用來供給主要由外圍護結構引入的熱負荷。

（2）內、外區中的單風道型變風量末端裝置的功能。外區中的單風道型變風量末端裝置的功能是處理外區的內熱冷負荷，并向外區輸送新風;內區中的單風道型末端的功能是處理內區的內熱冷負荷，同時向內區輸送新風。

內、外區中的單風道型變風量末端裝置一樣都為空調區域全年供冷。

（3）如果空調區域中有屬于“過冷再熱”的區域(如會議室),可以采用帶加熱環節的單風道型末端裝置。

3.外區風機盤管安裝

（1）窗戶側旁立式暗裝風機盤管的設置。外區一般設置暗裝風機盤管機組。在窗戶側旁安裝的是立式暗裝風機盤管。

將立式暗裝風機盤管設置成向上送風的情況。夏季供冷工況下，上吹的冷風卷吸窗邊熱空氣向上流動并經由吊平頂上的回(排)風口流出，因此就帶走了部分外圍護結構的對流熱，同時有效地降低了外窗的內表面溫度;冬季供熱工況下，上吹的熱風卷吸窗邊冷空氣向上流動并阻止窗邊的冷空氣下沉,提高了外窗的內表面溫度。

（2）窗戶側旁低矮式暗裝風機盤管的設置。

低矮式風機盤管的作用和立式風機盤管基本相同，前者的高矮尺寸較后者要低一些。冬季供熱工況下，低矮式風機盤管對于減小窗戶垂直向上的溫度梯度有較好的效果 ，防止冷氣流下沉。在空調區域外區的窗臺高度較低時,特別適合使用低矮式風機盤管。

（3）外區中臥式風機盤管的設置。

臥式風機盤管的氣流組織是采用上送上回方式。臥式風機盤管的氣流組織理想程度要較立式或低矮式風機盤管差。中凈環球凈化可提供GMP車間、凈化車間、無菌車間、實驗室、潔凈廠房的咨詢、規劃、設計、施工、安裝改造等配套服務。

4．系統應用說明

風機盤管機組加單風道型變風量系統中的單風道型變風量系統負責處理內、外區的內熱冷負荷，風機盤管機組則負責外區的強化制冷或供熱，組合系統中的兩大單元各司其職，因此單風道型變風量的送風量相對較小，適合應用于負荷變化較大的空調區域，安置變頻空調機組的空調機房可以小一些。由于潔凈凈化車間區內熱負荷相對較穩定，對末端裝置的風量調節范圍要求不高，末端裝置送風量比較穩定，使得區域溫度控制有較高的質量。

由于系統中使用了風機盤管機組，所以容易引起“水患”與“細菌及霉菌滋生”問題。

風機盤管在國內得到了較為廣泛的應用，設計、安裝和運行維護都很方便，將風機盤管機組和單風道型變風量系統結合的組合系統,總體結構較為簡化,是一種有著很好發展?jié)摿Α⑹褂煤鸵子谕茝V的組合式系統。

二、潔凈凈化車間的周邊散熱器加單風道型變風量系統

1．系統結構

在有內外區的空調區域中，外區使用散熱器裝置和單風道型變風量系統進行組合，構成了周邊散熱器加單風道型變風量系統。

不同的末端或散熱器裝置的功能如下:

（1）散熱器安置在外區的適當位置（多為外區窗戶側旁）上，由單風道型變風量系統的送風口向內區和外區供冷。

（2）內區和外區的單風道型變風量末端裝置為內、外區全年供冷。

（3）暑季時，外區的單風道型末端裝置處理外圍護結構冷負荷和內熱冷負荷，兼向外區送新風,冬季時，處理外區內熱冷負荷，兼向外區送新風。

（4）內區的單風道型末端裝置全年處理內區的內熱冷負荷，兼向內區送新風。

（5）如果空調區域中包括個別具有“過冷再熱”功能要求的局部空間(如會議室)，可以設置在加熱環節的單風道型末端裝置。

單風道型變風量系統一般采用吊平頂送風散流器或條縫型送風散流器，采用上送上回的送風方式。

條縫型散流器用以控制氣流方向及大小，從外部就可以方便地調整，該散流器一般用于天花板上，也可以安裝在側墻或其他位置。

2.散熱器裝置

周邊散熱器加單風道型變風量系統實際上也是由兩個部分組合而成:一部分是單風道型變風量系統，另一部分是分布在外區的散熱器裝置。散熱器裝置有各種不同的結構和有不同的工作原理,如:

（1）對流散熱型的散熱器。

（2）輻射散熱型的散熱器。

（3）帶窗邊風機和不帶窗邊風機的散熱器。

（4）熱水熱水盤管型的散熱器。

（5）電熱型散熱器。

3.系統應用說明

周邊散熱器加單風道型變風量系統的運行也有一些特點。暑季外區供冷工況下，外圍護結構引入的冷負何、外區的內熱冷負荷需求的冷量均由設置在外區和內區的單風道型末端裝置來提供，因此變頻空調機組供送的冷風風量較大。還有，外圍護結構在每天引入的冷負荷變化幅度很大，中午炎熱的時段，外圍護結構引入的冷負荷可以達到最高峰值，這就要求裝置在外區的變風量末端風量調節范圍較大。

由于沒有其他冷量供給裝置，暑季外區變風量末端裝置負擔了外區的全部冷負荷，冷風供給量較大，所含新風量也較大，使內區的新風量被較多地分流，導致內區新風不足。冬季供熱工況下，外區的冷、熱負荷由單風道型末端裝置和散熱器分別處理及提供熱量，導致變風量末端裝置的送風量變小，也就是說供給的新風量也隨之減小，這也是不利的方面。

減小變風量末端裝置的送風量,新風量也會相應減小。

周邊散熱器加單風道型變風量系統在我國也是一種應用價值較高并有很大發展?jié)摿Φ南到y(tǒng)。
