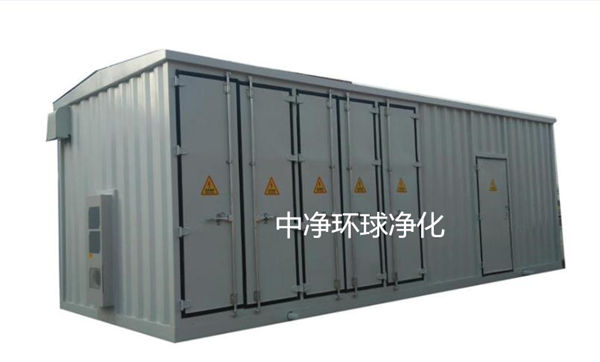

一體化移動PCR方艙實驗室

移動PCR方艙實驗室又稱為基因擴增PCR實驗室，它利用分子生物科學技術，對核酸片段進行高精度檢測。實驗室采用標準集裝箱體，其運輸方便，功能齊全，采集完樣品后可就地進行檢測，減少了樣本流轉的時間。

移動PCR方艙實驗室嚴格按照國家新發布的T/CECS662G2020《醫學生物安全實驗室建筑技術標準》進行建設，符合加強型生物安全二級實驗室的要求，高度集成水、電、暖通等設備，配備實驗所需的儀器。采用工廠模塊化一體成型配套，運輸到現場完成簡單的水電對接施工即可投入使用，具備機動靈活、反應迅速等特點。

移動PCR方艙實驗室符合GB 19489- 2008《實驗室生物安全通用要求》、GB 50346 -2011《生物安全實驗室建筑技術規范》、GB 27421-2015《移動式實驗室生物安全要求》、GB/T 13554-2008 《高效空氣過濾器》、GB 50736 《民用建筑供暖通風與空氣調節設計規范》、GB 50591 《潔凈室施工及驗收規范》、WS233《微生物和生物實驗室生物安全通用準則》、GB/T 20469《臨床實驗室設計總則》GB/T 1413- 2008《系列1集裝箱分類、尺寸和額定質量》、《臨床基因擴增檢驗試驗室管理暫行辦法》等標準。

一、13.7m一體化移動PCR方艙實驗室技術參數如下：

（1） 方艙艙體

1.單箱體結構，工廠模塊化一體成型配套；

2.外形尺寸: 13700*2800*2896mm (L*W*H) ，運輸方便；

3.整體采用鋼制結構折彎焊接而成，內部地面采用28mm復合地板，四角為ISO標箱集裝箱角件吊裝結構；

4.采用6mm厚優質鋼材支撐架，穩固耐用；

5.不銹鋼外門，雙門設計，帶門禁系統；

6.表面經除銹、涂防銹漆、噴涂三次集裝箱專用漆處理，全天候耐用。

（2）艙內配置

1.吊頂和內部隔墻采用 50mm 厚實驗室專用抗菌凈化板，板材厚度達 0.426mm，抗菌效果好，防火、防潮、防脫膠、高 強度、隔熱、吸音；

2.箱體內陰陽角配潔凈室專用圓弧形鋁型材，保證箱體內部 光滑無衛生死角，不積灰，不易產生霉菌；

3.專用鋼制潔凈密封門，帶玻璃觀察窗，緩沖間兩道門有互 鎖裝置，并配有緊急開啟裝置，在斷電等緊急狀態下可手動 開啟；

 4.地面采用 2mm PVC 卷材地面，防火抗菌，耐磨防滑。

（3）區域布置

 1.嚴格按照 PCR 實驗室分區進行設計，三個功能分區：試劑準備區、標本制備區和產物擴增分析區，配置獨立緩沖間。 除此之外，配置洗消間和設備間。

 2.內置 PCR 走廊，便于觀察各分區的操作情況；

 3.壓力梯度按照試劑準備區--標本制備區--產物擴增分析區方向逐級遞減，氣流走向為單向流；

 4.各區域間配有傳遞窗用于物品傳遞，傳遞窗門具有互鎖功能，并配有紫外燈；

5.各區域配有 LED 潔凈燈，省電節能易維修，可有效防止細菌滋生，房間照度符合標準要求；

 6.配備實驗室專用紫外燈，并配有延時功能，保護實驗人員安全。

 7.緩沖間門口安裝有壓差表，可實時顯示房間內的動態壓力。

（4）空調通風系統

 1.嚴格按照 PCR 實驗室送排風設計，保證實驗區的風量和換氣次數；

 2. 采用全新風變頻組合式空調凈化機組，采用初效、中效二級過濾送風，末端送風口采用高效過濾器，進行三級過濾送風，氣流組織為上送下排，同時設計獨立排風，滿足室內溫濕度同時確保室內潔凈度。

3. 組合式空調機組，對新風進行初效、中效，表冷，再熱系統，過濾及調溫，滿足-20 度至 40 度全氣候使用條件，保證室內溫度恒定；

 4. 實驗室內部溫度為 18℃～26℃，相對濕度不超過 70%；

 5. 獨立排風系統，實驗室負壓式高效排風機配備高效排風過濾器， 可有效過濾室內生物氣溶膠，避免污染環境。

（5）給排水系統

 1.設備間和小型污水處理設備，可在斷水的情況下維持實驗室正常運行；

 2.實驗室污水通過小型污水處理設備自吸進水，滅活處理后 排放，排放標準達到國家相關標準；

（6）實驗臺柜

1. 臺面使用 12.7mm 厚優質實芯理化板臺面邊緣加厚至25.4mm，具有抗腐蝕超耐磨，耐強酸強堿等；

2. 框架采用 1.0mm 厚的優質冷軋鋼板，表面經環氧樹脂靜電噴涂，表面平整光滑，無脫落、 鼓泡、凹陷，無壓痕劃傷、 麻點，無裂痕、崩角和刃口等缺陷；底部由可調地腳支撐， 用于臺面水平微調節；中凈環球凈化可提供無菌室、PCR實驗室的咨詢、規劃、設計、施工、安裝改造等配套服務。

3. 采用 1.0mm 厚優質鋼板制作柜體，表面經脫脂，水洗，酸洗，中和，磷化，水洗高壓沖洗烘干等程序后使用環氧樹脂噴粉進行高溫固化，涂層厚度大于 50μm，耐腐蝕，耐天候；

4. 配件采用優質實驗室專有品牌，配備實驗室專用水龍頭，PP 水槽，洗眼器等。

（7） 控制系統

 1.可視化智能控制系統，具有房間溫濕度、壓差梯度、照明燈、紫外燈控制等；

2. 具有動態壓力控制能力，自動平衡空調濾網及高效過濾堵塞引起的壓差變化，顯示送排風機組運行狀態；

 3. 具有排風高效堵塞檢測功能，發生堵塞實現報警功能，提醒更換。

 4、具有壓力梯度監測功能， 數據超出范圍時自動報警提醒用戶；房間實時監測溫濕度數據， 數據超出范圍時自動提醒用戶；

5、具有預約滅菌及智能化滅菌功能， 異常情況自動提醒用戶。

二、13.7m一體化移動PCR方艙實驗室場地：

此說明僅限單箱體移動方艙實驗室的安裝，由終端用戶提供安裝場地、給排水接口和配電接口。具體要求如下：

 1.移動方艙實驗室規格

單箱體，尺寸：13700*2800*2896mm（L*W*H）

2.地面基礎

承重：此單箱體移動方艙實驗室艙體+內部設備總重約 12t-15t。

尺寸：考慮到現場面積實際情況，建議地面基礎面積為 16m×5m。

根據現場實際情況，要求地面夯實，混凝土厚度在 20cm，地面圈梁。混凝土表面平整，確保方艙拼接時無高度差。

3.配電

東南：

用電量：移動方艙實驗室負荷預留不低于 60kw。

線纜：長度需根據配電接口的位置確定，由終端用戶提供（距離變壓器供電半徑不超過 200m）。

普通：

用電量：移動方艙實驗室負荷預留不低于 65kw。

 線纜：長度需根據配電接口的位置確定，由終端用戶提供（距離變壓器供電半徑不超過 200m）。

4.給排水

現場終端用戶需提前預留好接入放艙內部的給排水管路。其中給水管路接口為 DN20，帶內絲。排水管路接好現場的市政管網。外部接入方艙的給排水管路都需要由終端用戶做好保溫。

5.現場其他條件

1.現場需要滿足 20 米貨車進場，進行吊裝安置。

2.場地上方不得有干涉吊裝的電線，支架等。

3.吊車載重不得小于 70 噸（具體需要聯系吊車再次確定）。

 4.運輸車輛需要提前和司機溝通好艙體尺寸，確定所用車體類型尺寸。
