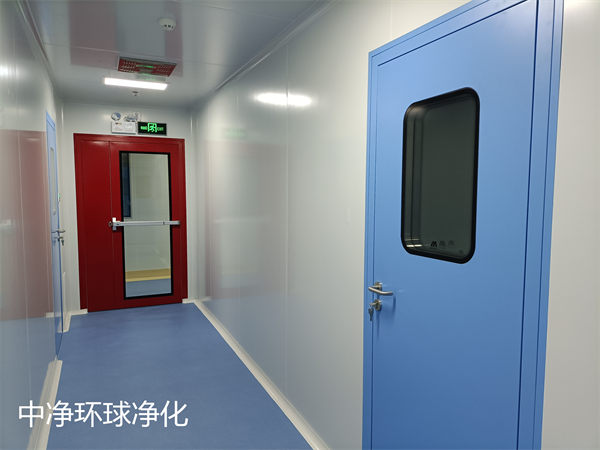

潔凈廠房裝修送風口布置

潔凈廠房送風口是氣流組織的關鍵要素，送風口的數量大小、布置都對氣流組織有重要影響。

1.恰當布置送風口 ,避免潔凈氣流短路

送風口位置和均勻與否，影響到氣流能否快速混摻、稀釋，結果影響到室內潔凈度。圖6- 17所示的是國外一個實驗例:向室內施放DOP煙霧,然后測定室內濃度衰減的情況。雖然送風口布局B的有效面積是布局C的1倍，但C布局效果比B布局的好，主要是自凈時間短，C布局約為260s,B布局約為310s。

2.要有足夠的送風口數量

潔凈廠房設計時由于現場條件的限制，或者由于投資的過分壓低，常使送回風口數量被不適當地削減，結果在相等的換氣次數下，出風速度加大，增加了速度場的不均勻性,使渦流區增加或擴大，在實測中常表現為出現孤立性的極大值，或者室內濃度場標準偏差很大，以致室平均統計值超標,特別是≥5 μm微粒濃度室平均統計值超標被判為不合格者達到37% ,究其原因仍是大微粒跟隨氣流的特性不如小微粒所致。

適當增加送風口數量，相當于在同樣風量條件下增加送風面積，可以獲得較小的主流區污染度。例如，對于8 m²的潔凈室,15次/h換氣以下時，風口擴大到兩個為好,25次/h換氣以上時，可以擴大到四個，擴大的面積以使送風速度不低于0.13m/s為界限，此時主流區污染度較小。也就是說，送風口面積(集中布置)比常規布置增加一倍是可取的，此時雖然風量未變,但主流區內濃度一般趨勢反而下降。 當然,分散布置送風口面積增加時，應有相似的結果。中凈環球凈化可提供GMP車間、潔凈車間的咨詢、規劃、設計、施工、安裝改造等配套服務。

3.送風管布置要有利于氣流平衡

當多個送風口時，盡量做到每個送風口的送風管長短不差別太大，以致影響氣流平衡。送風管布置中，若在第一列送風口和結尾一列送風口之間的風管相差太多，阻力相差太多,是不合適的一種布置方式；若下面同樣數量的風口和上面同樣數量風口之間的風量差別很大，仍不利于平衡。

理想化的布置是每一個風口之間的送風管距離相等。缺點是風管多了，安裝麻煩，局部阻力節點多了，因此實用性較差。

局部單向流的送風速度

對于全室單向流(即全室5級)氣流組織來說，送風面出口風速和工作面(距地o.8m高)上風速相差不大，因為此時出風面上被遮擋的盲區很小，一般在20%左右。

對于局部單向流(即局部5級)氣流組織來說，送風面出口風速和工作面上風速相差則較大，因為單向流的四邊沒有固體壁的約束,氣流要向四周有所擴散(雖然擴散角很小)、混摻，從而使速度衰減較大。

不論是有關潔凈室的規范，還是GMP,對于工作面上的風速都有一個要求。研究表明，工作面風速ν與送風面出風速度ν₀之比有如下關系:

ν/ν₀=1-0.09x/r

式中x-----送風口中心至墻的距離;

r -----送風口當量半徑(r=[長X寬]/[長十寬)。

考慮到實際局部5級的大小及衰減率不宜太低的原因,對于一般層高在2.5 m左右的潔凈室，x/r的應用范圍可取1~4,即衰減率取20% ~ 40%是比較合理的，即較大的衰減率可達到:

1-ν/ν₀=1-(1-0.09×4) = 1-0.64= 0.36

反過來說,要求ν/ν₀=1/（1-0.36）=1.56

即送風面出口風速應比工作面要求的風速較大可達1. 56倍,平均為1.37倍(取x/r =3)。

對于送風口和室面積之比過小，衰減率可能超過40%的局部5級，建議對局部5級加設圍擋壁,以減小速度衰減率。
