無菌室潔凈區氣流組織

為了特定目的而在室內造成一定的空氣流動狀態與分布，通常叫做氣流組織。一般來說，空氣自送風口進入房間后首先形成射入氣流，流向房間回風口的是回流氣流，在房間內局部空間回旋的則是渦流氣流。為了使工作區獲得低而均勻的含塵濃度，潔凈無菌室內組織氣流的基本原則是：要較大限度地減少渦流；使射入氣流經過較短流程盡快覆蓋工作區，希望氣流方向能與塵埃的重力沉降方向一致；使回流氣流有效地將室內灰塵排出室外，氣流組織主要有以下兩種形式：

(1)層流潔凈室，按氣流方向又可分為垂直層流、水平層流和局部層流。

①垂直層流多用于灌封點的局部保護和層流工作臺。垂直層流室高效過濾器滿布置在天棚上，由側墻下部或整個格柵地板回風，空氣經過工作區時帶走污染物。由于氣流系垂直平行流，須有足夠氣速，以克服空氣對流，垂直斷面風速需在0.25 m/s以上，換氣次數400次/h左右，氣流速度的作用是控制多方位污染、同向污染、逆向污染，并滿足適當?shù)淖詢魰r(shí)間。所以因操作時產生的污染物就不會落在工作臺上去。實現工作區無菌無塵達到100級潔凈度。用于分裝灌封點的局部保護，但造價和運轉費用很高。

②水平層流多用于潔凈無菌室的全面潔凈控制。水平層流室高效過濾器滿布布置在一面墻上，作為送風墻，對面墻上滿布回風格柵作為回風墻。潔凈空氣沿水平方向均勻地從送風墻流向回風墻。離高效過濾器越近，空氣越潔凈，可達100 級潔凈度，依次下去便可能是10000 級、室內不同地方得到不同等級的潔凈度。水平層流多用于潔凈無菌室的全面潔凈控制，但造價比垂直層流低。

③局部層流裝置在局部區域內提供層流空氣，如潔凈工作臺、層流罩及帶有層流裝置的設備，如針劑聯合灌封機等。局部層流可放在10000級、100000級環境內使用，使之達到穩定的潔凈效果，并能延長高效過濾器的使用壽命。

(2)亂流潔凈室，按氣流組織又可分為頂送與側送。

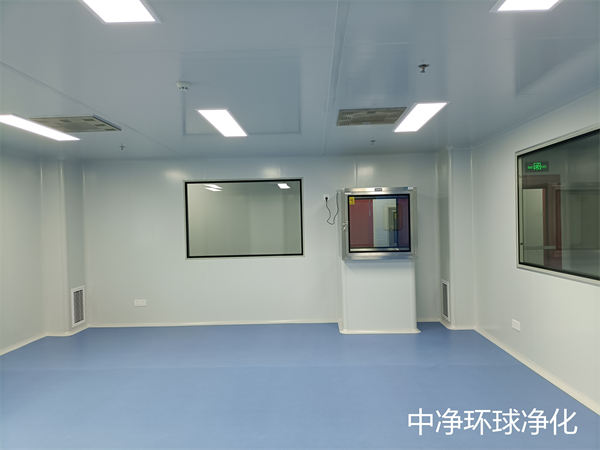

亂流潔凈室的氣流組織方式和一般空調沒有多大區別，即在部分天棚或側墻上裝高效過濾器，作為送風氣流方向是變動的，存在渦流區，故較層流潔凈度低，它可以達10000級。室內換氣次數愈多，所得的潔凈度也愈高。亂流潔凈室氣流組織形式主要有：全孔板頂送，局部孔板頂送，流線型散流器頂送；帶擴散板或不帶擴散板頂送、側送等形式。工業上采用的潔凈室絕大多數是亂流式的。因?yàn)樗哂袠?gòu)造簡單、高效過濾器的安裝和堵漏方便、初投資和運行費用低、改建擴建容易等優點，所以亂流式潔凈室在制品生產上普遍應用。

在氣流組織中，送風口應靠近潔凈度高的工序；回風口應布置在潔凈室下部，易產生污染的設備附近應有回風口；余壓閥應設在系統的下風側；非單向流潔凈室內設置潔凈工作臺應遠離回風口；潔凈室內局部排風裝置應設在工作區氣流的下風側。

(3)局部?jī)艋?/span>

①局部?jī)艋母拍?/span>

為降低造價和運轉費，在滿足工藝條件下，應盡量采用局部?jī)艋＞植績艋瘍H指使室內工作區域特定的局部空間的空氣含塵濃度達到所要求的潔凈度等級的凈化方式。局部?jī)艋容^經濟，可采用全室空氣凈化與局部空氣凈化相結合的方法。如局部100級平行流裝置可布置在10000級環境內使用。中凈環球凈化可提供無菌室、潔凈車間的咨詢、規劃、設計、施工、安裝改造等配套服務。

②潔凈隧道

以兩條層流工藝區和中間的亂流操作區組成的隧道形式潔凈環境的凈化處理方式叫潔凈隧道。這是目前推廣采用的全室凈化與局部?jī)艋嘟Y(jié)合的典型凈化方式，被稱為第三代凈化方式。

潔凈隧道形式：按照組成潔凈隧道的設備不同，可分為臺式潔凈隧道，棚式潔凈隧道、罩式潔凈隧道和集中送風式潔凈隧道。
